ASUS P4P800-E Deluxe Wireless Edition — системная плата на базе чипсета Intel 865PE

• Чипсет Intel 865PE


Эволюция уже рассмотренной нами платы P4P800 Deluxe. В данном продукте использованы несколько более функционально насыщенные чипы, чем в предшественнице: 5.1-канальный звуковой адаптер заменен на 7.1-канальный, установлен другой сетевой контроллер, IDE RAID уступил место более современному IDE/SATA RAID. Рассматриваемая далее комплектация платы относится к варианту поставки «Gold». Напомним, что целиком серия ASUS P4P800<…> на момент написания этого материала выглядит следующим образом (перечисление дано «по возрастающей»): P4P800S, P4P800S SE, P4P800 [Deluxe], P4P800 SE, P4P800-E Deluxe [Wireless Edition] (данная плата).

Разводка привычна для продуктов этого бренда, даже огрехи можно назвать «унифицированными» — как всегда, не совсем удобно расположен ряд разъемов вдоль левого края, разъемы аудиовходов расположены перед слотами PCI, при установленной видеокарте затрудняется доступ к защелкам разъемов для установки модулей памяти, а скученность разъемов будет мешать свободному доступу к ним. Краткое описание перемычек приведено на текстолите, доступ к ним может быть затруднен после установки платы в корпус. Наличие напряжения +5 В Standby индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. В стабилизаторе напряжения шины AGP применены 2 конденсатора 1000 мкФ и несколько менее емких, в стабилизаторе напряжения памяти — 4 конденсатора 1000 мкФ.

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

• Напряжения процессора, +3.3, +5 и +12 В;

• частота вращения 3 вентиляторов;

• температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).


Порты, коннекторы и разъемы на поверхности платы

• Процессорный сокет (Socket 478);


• 4 разъема под DDR SDRAM DIMM (различаются цветом, сгруппированы попарно);

• Слот AGP (с защелкой);

• 5 слотов PCI (32-битные, 33-мегагерцовые);

• Разъем WiFi (для подключения фирменной карты расширения);

• Разъем питания: стандартный ATX и 4-контактный для 12 В;

• Разъем FDD;

• 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные», 1 — за счет дополнительного контроллера;

• 4 разъема SATA (Serial ATA) — 2 из них «чипсетные», 2 — за счет дополнительного контроллера;

• 2 разъема для подключения планки с дополнительными портами USB (2.0);

• Разъем для подключения планки с дополнительным портом Firewire;

• Разъем для подключения COM-порта;

• Разъем для подключения Game-порта;

• Разъем для подключения выхода звукового сигнала с CD/DVD-привода;

• Разъем для подключения выхода звукового сигнала AUX-IN;

• Разъем для подключения выхода звукового сигнала Modem-In;

• Разъем для датчика открытия корпуса;

• Разъем для подключения планки с дополнительными звуковыми выходами;


• 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

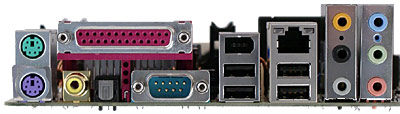

Задняя панель платы (слева направо, по блокам)

• PS/2 мышь и клавиатура;

• LPT, S/PDIF типа Coaxial и TosLink, 1 COM-порт;

• два порта USB и порт Firewire;

• два порта USB и RJ-45 (Gigabit Ethernet);

• три аудиоразъема (Center/Sub, Rear, Side);

• три аудиоразъема (Mic-In, Line-In, Front).


Комплект поставки

• Упаковка стандартного дизайна;

• Документация: руководство пользователя материнской платы, руководство по установке и настройке WiFi карты, руководство по установке и использованию программного пакета InterVideo — все английском языке, краткое руководство по установке и настройке платы — на 12 языках, включая русский;

• 2 шлейфа ATA66/100/133, шлейф ATA33, шлейф для подключения дисковода — все черного цвета с логотипом компании, 2 кабеля SerialATA (с переходником-разветвителе>м питания);

• Планка на заднюю панель с 2 портами USB и Game-портом;

• Планка на заднюю панель с портом Firewire;

• Карта WiFi-b и антенна;

• Заглушка на заднюю панель;

• 3 компакт-диска с программным обеспечением:



  • необходимые для работы платы драйверы;


  • драйвера и утилиты для карты WiFi;



  • Adobe Acrobat Reader;


  • PC-Cillin 2002;


  • ASUS AI Booster;


  • ASUS Live Update;


  • ASUS PCProbe;


  • ASUS Screensaver;


  • Winbond Voice Editor;


  • Intervideo WinDVD Platinum 5;


  • Intervideo WinDVD Creator Platinum 2;



  • Intervideo WinRip 2;


  • DirectX 8.1.






Интегрированные контроллеры

• Звуковой, на базе AC’97 кодека Avance Logic ALC850, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов/выходов;

• Сетевой, реализованный на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10Base-T/100Base-TX/1000B>ase-T;

• SATA/IDE RAID, на базе микросхемы Promise PDC20378, с поддержкой RAID уровней 0, 1, 0+1 и JBOD, 2 разъемами SATA и 1 разъемом ATA133;

• FireWire, на базе микросхемы VIA 6307, с поддержкой 2 портов.


Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Общая оценка: Хорошо (подробнее).

Фирменные технологии

• ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);



• ASUS CrashFree2 BIOS (возможность восстановления BIOS с дискеты или загрузочного CD);


• ASUS Q-Fan Technology (изменение скорости вращения вентиляторов в зависимости от температуры);


• ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);


• ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);


• ASUS MyLogo 2 (возможность вывести графическую заставку вместо обычной картинки BIOS);


• ASUS AI Audio (распознавание звуковым контроллером правильности подключения штекеров);


• ASUS WiFi@Home (фирменный разъем на плате).

Даже за одну только полноценную Wi-Fi карту, входящую в комплект поставки платы, ASUS P4P800-E Deluxe Wireless Edition достойна награды «Excellent Package». Но и прочие составляющие не подкачали: в целом, комплектацию иначе как «богатой» и не назовешь. Впрочем, будем объективны: стоит это все отнюдь не два рубля, так что после выскрытия коробки покупатель вряд ли будет удивлен. Скорее просто молча кивнет головой: «Было бы странно, если бы оказалось по-другому».

Настройки

Использовалась версия BIOS 1002, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Результаты тестов:

• Второе дыхание серии плат ASUS P4P800 — что кроется за буквами «SE» в названиях новых плат?


Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(1) (версии Wireless Edition — Н/Д(0))
